现场法兰换新时，管径相同却对不上螺栓孔，通常说明只核对了公称通径，没有确认标准、等级或型式。常用工业管法兰尺寸速查工具把多种体系的连接外形与钻孔尺寸放到一起，便于初查。采购或加工之前，仍应回到指定标准版本和厂商图纸逐项确认。
DN、NPS、PN和Class分别提供线索
DN与NPS都是公称尺寸表达，不能直接当成管道或法兰的所有实测直径。PN与Class也不是一组可以随意按数字大小转换的压力单位。即使公称通径接近，不同标准体系的法兰外径、孔中心圆和孔径仍可能不同，不能因为孔数一样就判断可以互换。
工具覆盖部分ASME、EN和JIS系列，输入先选标准体系及等级，再选通径。它用于连接尺寸初查，不会仅凭这两个输入确定所有材料温度下的额定压力，也不完整描述密封面、焊接端和法兰厚度要求。需要的规格不在内置范围时，应查对应资料，不能近似选一个相邻尺寸。
读取PCD时，先看孔中心而不是孔边
PCD是螺栓孔中心所在圆的直径。人工假设某法兰有四个均匀孔，中心圆直径120毫米，孔径18毫米，则相对两孔中心距为120毫米；相邻孔中心距为120×sin45度，约84.85毫米。这个几何例子不对应具体标准型号，只用于说明孔中心和孔边距离的区别。
如果从相对两孔最外边量起，测得距离可能接近138毫米；把这个数误认为PCD，就会造成明显偏差。实际测量还受卡尺位置、孔公差和旧件损伤影响。没有清晰图纸时，至少记录外径、孔数、孔径及中心距，并拍摄密封面，避免只凭一项尺寸猜标准。

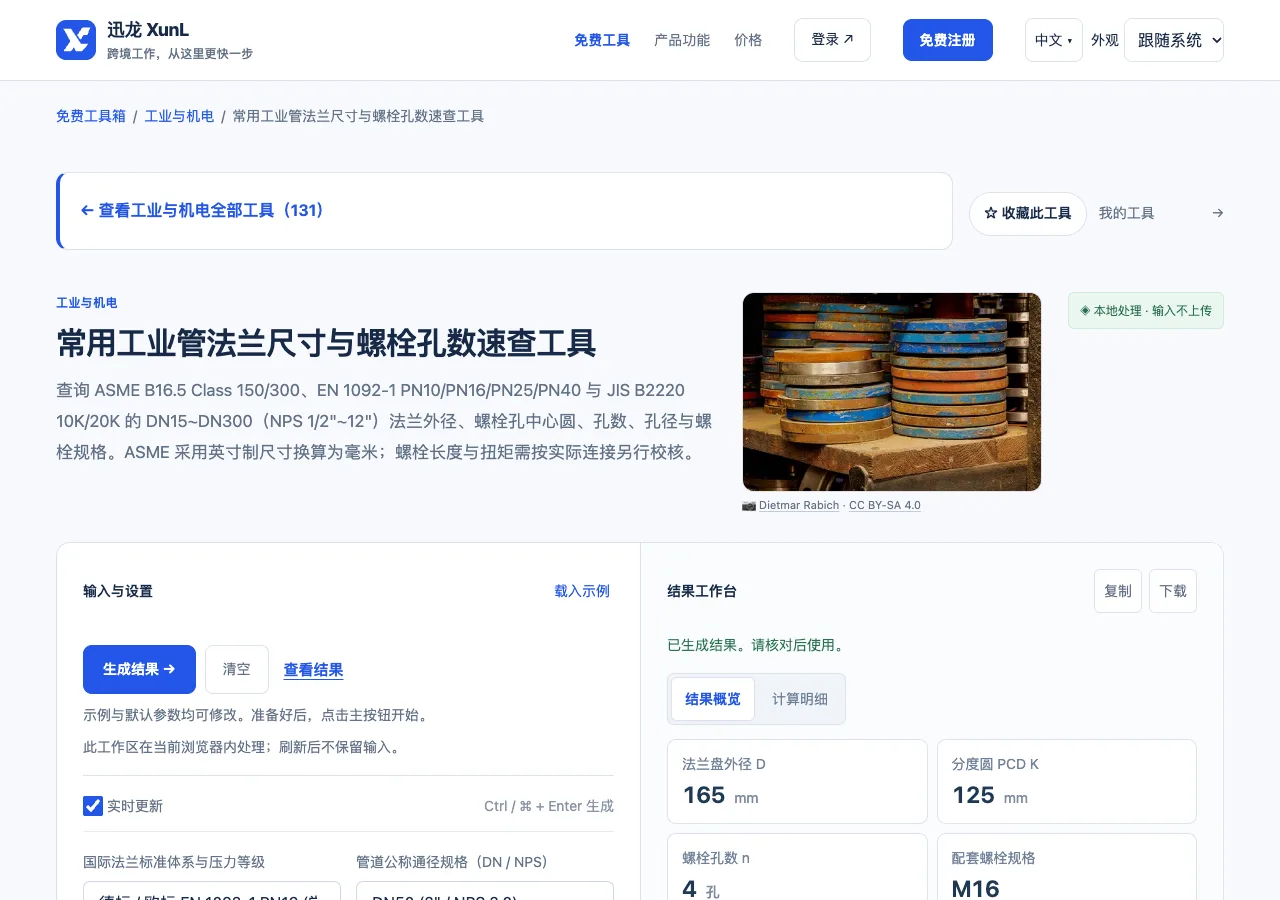

在工具中完成尺寸初查
- 从设备资料或旧件标识确认标准、等级、通径与法兰型式，无法确认时先保留未知，不用一个孔距强行确定全部规格。
- 在工具选择对应体系和尺寸，逐项读取外径、PCD、孔数、孔径及螺栓规格，检查毫米与英寸换算后的数值口径。
- 把结果与实物和供应商图纸对照，再核对密封面、材料、温度、垫片和配对件，确认完整规格后再采购或加工。
英寸系列换成毫米后经常出现小数，这可能来自真实单位换算，而不是录入误差。不要为了让数字更整齐随意改成邻近公制孔径。与加工有关的尺寸公差，也需要查正式图纸，工具示意图不能用作比例测量或制造验收文件。
螺栓长度与扭矩不能只由DN决定
连接所需螺栓长度与两片法兰厚度、垫片、垫圈和螺母等相关，表里的螺栓规格不等于已经确定长度。紧固扭矩还与材料、摩擦、密封需求和装配工艺有关，不能从孔径直接推出一个通用扭矩。存在旧孔扩孔或法兰变形时，也应按实际工程条件处理。
压力和温度适用性需要结合标准版本、材料与完整连接设计。尺寸能对上，只说明有限几何条件可能匹配，不是对承压、耐腐蚀或密封性能的证明。询价时把标准、等级、通径、型式、密封面和材料写完整，通常比仅附一张尺寸截图更能减少沟通反复。
旧件上的涂层、锈蚀和机械损伤可能使测量偏离原始尺寸，拆下的垫片也不能作为新垫片规格的唯一依据。若标识与尺寸互相冲突，应先确认是否存在非标加工或改造，及时把测量数据交给设备原厂复核，避免继续沿用错误假设。
常见问题
孔数和通径一样就可以跨标准替换吗？
不能。还要核对PCD、孔径、密封面、材料和额定条件，几项相近不足以证明互换。
可以按工具示意图直接开孔吗？
应使用经过确认的制造图纸及公差要求。页面图形用于理解和查询，不能替代正式加工依据。
