胶管总成需要1000毫米长，是否就应该切1000毫米光管？通常不能这样处理，因为装配后接头会增加有效轴向长度，而胶管插入接头的部分也不是全部外露。液压胶管总成下料长度与扣除量计算器用于在总成总长与光管长度之间换算，核心是把两端接头的有效扣除量填准确。
先统一总成长度的测量基准
OAL通常用于表示总成总长，但直头、弯头和法兰端的长度基准可能不同，应按装配图或供应商定义测量。不能一端量到螺纹尖端，另一端量到弯头外侧，再把这个数字作为统一总长。向车间发单时，最好附带尺寸箭头和基准说明。
接头扣除量来自对应产品的尺寸资料或已验证工艺，不应通过外观随意估算。即使两端接头看起来相似，不同系列、通径和结构的有效增量仍可能不同。记录时应把接头型号、B1、B2与单位放在同一张单上，避免只写“按常用直头扣除”。
一米总成怎样计算光管下料
假设要求OAL为1000毫米，接头A的有效扣除量为35毫米，接头B为42毫米，并且这两个扣除量与OAL采用相同基准。人工演算为：光管长度＝1000－35－42＝923毫米。装配长度反算则为923＋35＋42＝1000毫米。这里的35与42是示例假设，不是任何通径或接头的通用数值。
若同一订单把总长改为1200毫米，接头不变，则光管为1123毫米；若只更换一端接头，使其扣除量由42变成50毫米，在保持1000毫米总长时，光管就应改为915毫米。这个对比说明，接头替换即使没有改变胶管规格，也可能改变下料长度。
怎样使用正向和反向计算

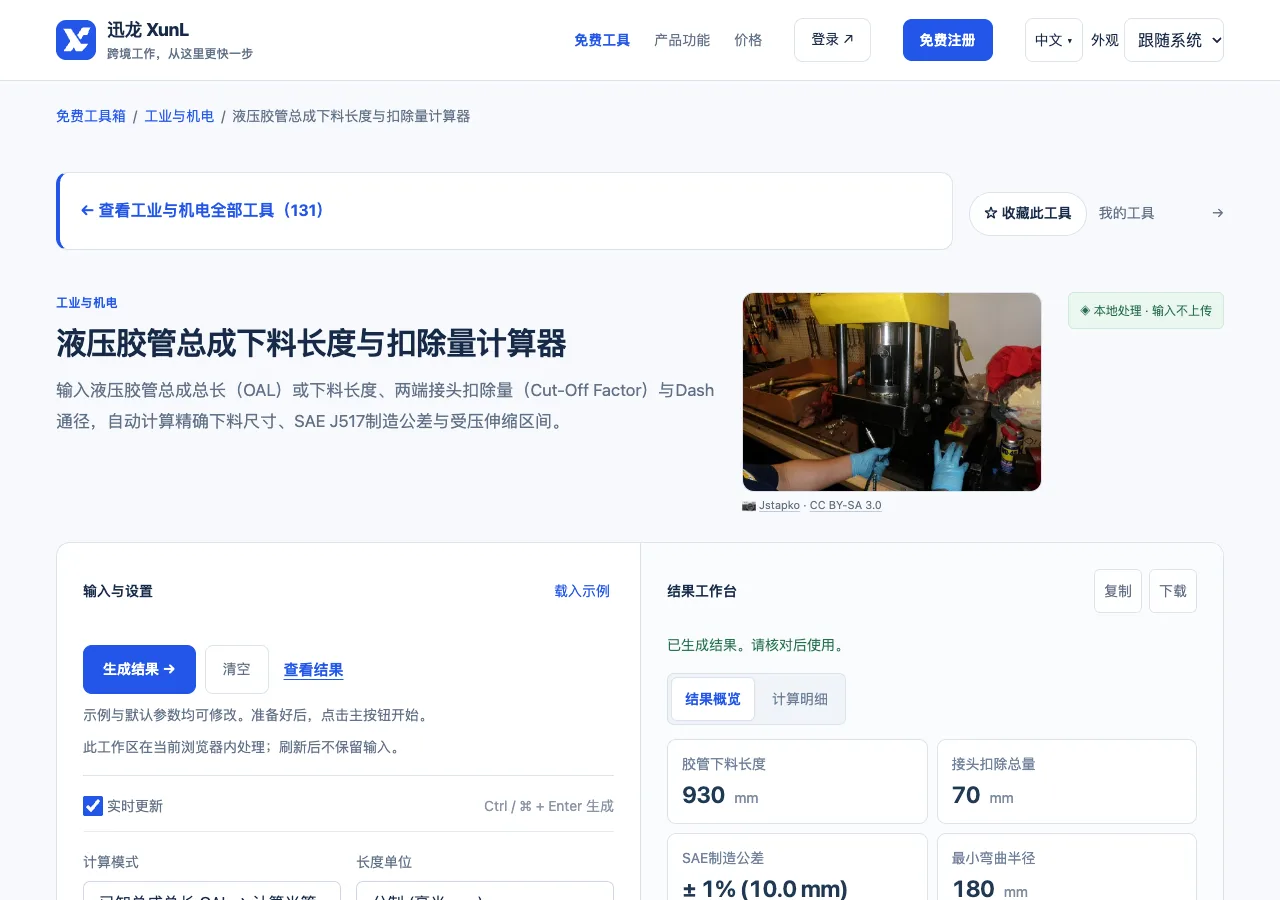

已知客户要求的总成总长时，选择由OAL求光管长度，统一毫米或英寸后，填基准长度、Dash通径、两端形式和扣除量。已有光管或需要核查现有切割尺寸时，可以切换反向模式，用光管长度推回预计总长。两种方向最好各核算一次，检查抄写和单位错误。
Dash通径帮助表达胶管规格，但它不能替代接头尺寸资料。选择直头、45度或90度等形式时，也不要认为工具会自动知道某个品牌接头的真实扣除量。输入长度如果小于两端扣除量之和，意味着这组几何关系无法成立，应回头检查测量定义，而不是接受负数下料。
下料数字之外，装配还需要哪些信息
两端为弯头时，相对方向与相位角可能决定总成能否装上；只有长度正确仍可能无法与设备接口对齐。还应检查最小弯曲半径、直段要求、安装路径和运动行程。胶管不应被作为刚性拉杆使用，实际受压长度变化也应按具体产品资料和工艺条件考虑。
页面中的公差或伸缩提示只能作为需要核查的线索，不能直接当成所有软管系列的合同验收标准。正式生产应按具体型号、适用文件和双方约定确定允许偏差。首件扣压、尺寸复核和必要试验由相应工艺执行；工具完成的是长度换算，并没有完成接头匹配、扣压参数或承压验收。
- 在装配图上确认总长的两端测量基准，登记接头型号、方向和相位角，并查取相应有效扣除量。
- 选择正向计算，统一毫米或英寸后填写总长和两端扣除量，再用反向模式核查相加能否回到要求总长。
- 把计算值交给工艺核对弯曲半径、安装路径和制造公差，按首件记录确认，不把长度正确等同于总成验收通过。
常见问题
接头扣除量可以直接量外露长度吗？
未必。它对应的是特定测量基准下对总成长度的有效贡献，应使用厂商定义或已验证工艺，不能只取肉眼可见的一段。
两端弯头的总长正确，为什么还装不上？
可能是相位角、测量基准、弯曲半径或安装空间不符合要求。下料单应把这些条件与长度同时交代，并通过首件确认。
