问“两安电流走多宽”，还需要知道铜厚、所在层和允许温升。外层与内层散热条件不同，一盎司和两盎司铜也不同。只记一个常用线宽，无法覆盖全部板材与环境。
先确定求线宽，还是核对现有线宽

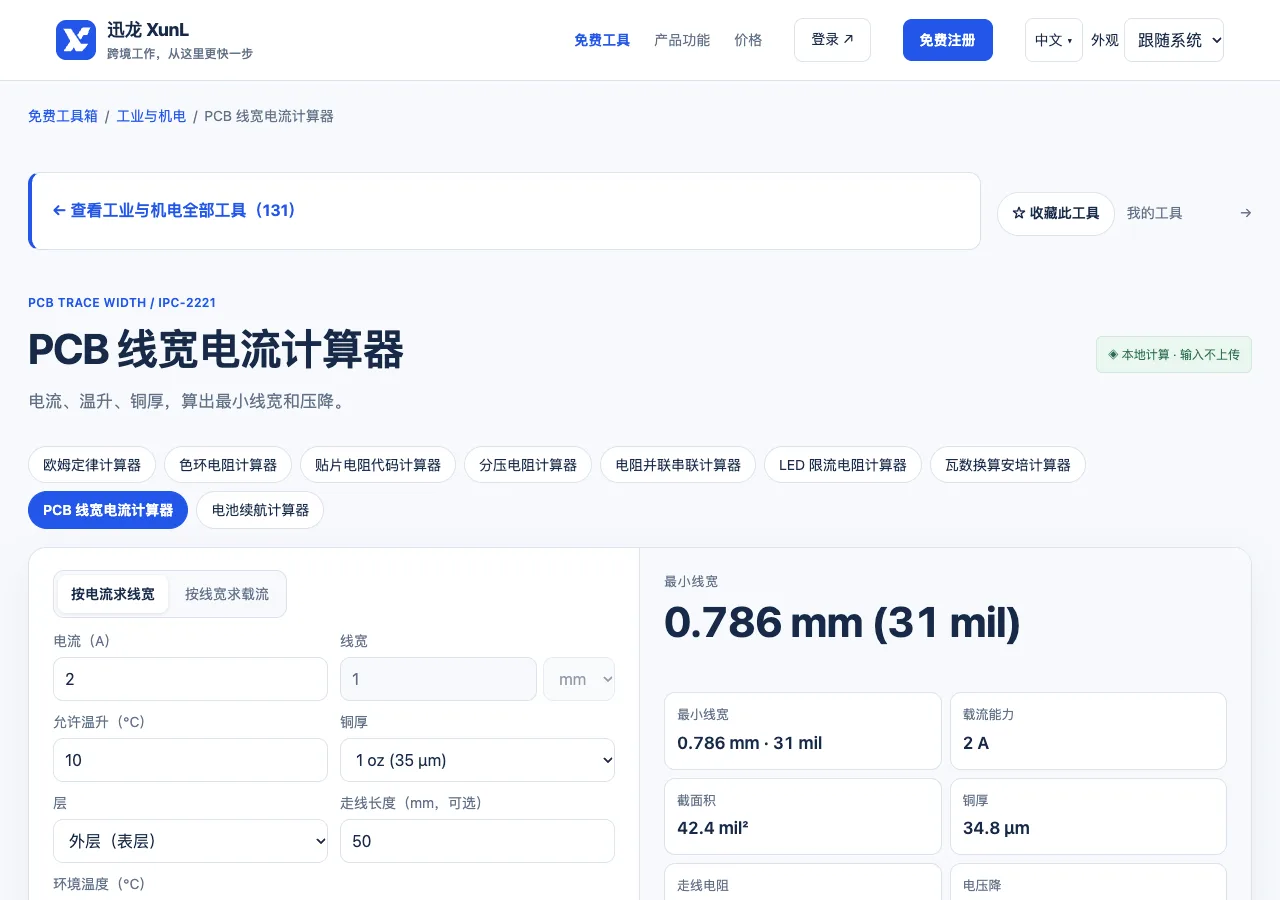

XunL PCB线宽电流计算器提供两种方向。按电流估算时输入电流、允许温升、铜厚和内外层；已有走线则可按宽度反查模型结果。需要压降与功耗时补长度，并核对环境温度。
线宽mm与mil不同，一mil是零点零二五四毫米；铜厚oz是铜箔面密度习惯表示，不是将盎司重量直接填成毫米。页面列出的约三十五微米对应一盎司铜，是估算输入，不替制造厂承诺成品铜厚。
用当前模型检查两安示例
按页面采用的IPC-2221经验关系，电流与允许温升、截面积相关，外层与内层使用不同系数。教学条件取两安、外层一盎司铜、允许温升十摄氏度，结果约零点七九毫米；同样条件改内层，会得到更大的估算宽度。
这是模型计算示意，不是对某块PCB进行温升实测，也不是在所有结构下的最小安全线宽。超出经验关系适用范围或热条件复杂时，应使用相应标准资料、仿真和实板验证，不能无边界外推。
温升、环境与压降是不同问题
允许温升十度不是板子环境温度十度。周围温度、邻近热源、铜平面与板结构都会影响实际热状态。把允许温升调大可改变计算线宽，却不是消除散热约束的方法。
走线长度增加还会增加电阻和压降。即使模型载流条件看起来合适，敏感供电的电压降也可能不满足要求。应分别查看载流、损耗与电路允许误差，不用一个指标替代全部设计。
整条电流路径一起核对
制造资料中的成品铜厚和名义铜箔厚度还需区分，蚀刻与工艺会影响实际截面。板厂能制造某个宽度，并不代表它能在指定环境承载目标电流；制造可行性与电热性能应分别确认。
宽走线中途可能经过窄颈、焊盘或过孔，真正限制不一定在最长直线段。连接器、铜面开槽和制造公差也要考虑，在线单段计算无法自动读取你的PCB布局。
保留输入条件与板厂规格，候选宽度放到真实布局后再评估。PCB版本变化时重新检查关键路径，不因原来某条两安走线通过就认为新版本全部满足。
计算结果适合比较假设和建立设计起点，不提供认证、量产保证或电气安装方案。重要板卡按实际环境与适用规范复核，在真实负载下测量温升和压降，才能判断是否达到设计目标。
铜厚翻倍，是否任何情况都能线宽减半？
在简化截面积关系下有相应趋势，但实际散热和制造条件仍有影响。应使用完整模型与板厂条件，不把比例关系当无条件承诺。
工具算出可承载，就能忽略过孔吗？
不能。过孔和其他路径段有各自电流、热与连接限制，必须作为完整电路的一部分检查。
