设备离配电点较远，启动困难、照明变化或负载端电压偏低时，电缆压降往往是需要检查的一环。加大截面积可以降低电阻，但线径决策还涉及载流、敷设和保护条件。工业电线线规与压降计算器适合先比较供电距离、电流、导体材质和截面积之间的关系，让后续选型有清楚的计算依据。
先把单程长度和完整回路分清楚

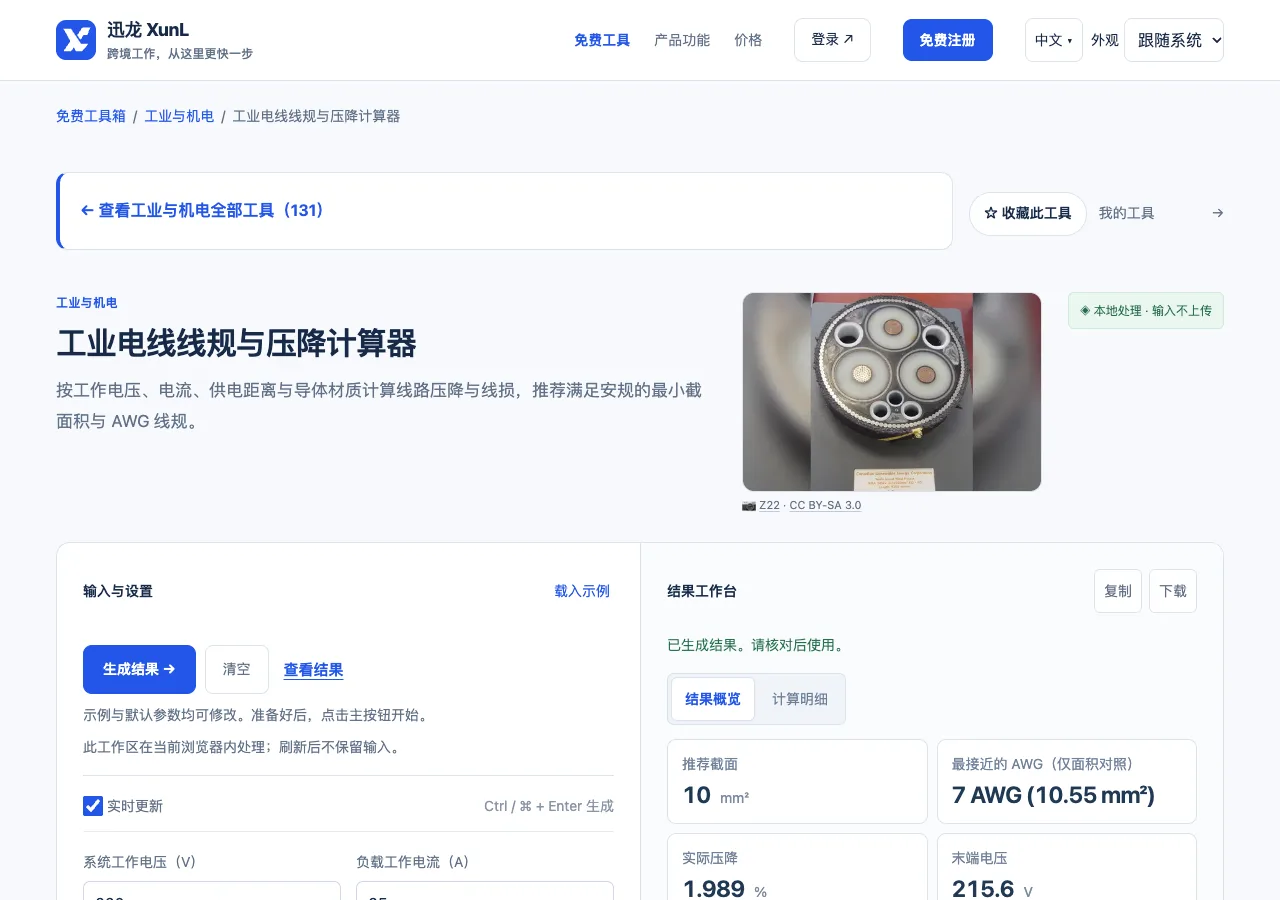

工具输入包含系统工作电压、负载电流、单向电缆长度、供电相数、导体材质及允许压降百分比。这里最容易填错的是距离：设备距配电箱50米，通常应按页面要求填写单程50米，而不是因为想到往返就自行填100米。计算公式是否已经处理回路，应以工具模式为准。
其次要分清运行电流和启动电流。正常运行时压降可以接受，不代表电机启动瞬间一定满足要求。允许压降也应来自项目条件，不宜把演示中的百分比当作每种电路的通用限值。已有电缆最好同时记录实际材质、截面和长度，避免只按外观估算。
通过铜线直流回路理解压降
下面做一个简化人工演算，帮助理解数量级。假设24伏直流负载电流10安，单程距离20米，去回两根铜导体总长40米，截面积4平方毫米；铜电阻率假设取0.0175欧姆·平方毫米每米，且忽略温升和接头电阻。回路电阻为0.0175×40÷4＝0.175欧姆，压降为10×0.175＝1.75伏。
此时压降占24伏的约7.29%，导线损耗为10²×0.175＝17.5瓦。如果其他条件不变，把截面积提高到10平方毫米，回路电阻变成0.07欧姆，压降为0.7伏，约占2.92%。这组数字是固定假设下的手算，不代表工具已经验证某个实际供电项目，也不包含交流阻抗等影响。
比较结果时看绝对电压，也看百分比
相同的两伏压降，放在低压控制回路和较高电压动力回路中，意义可能不同。因此结果不能只看一个百分比，还应核对设备端最低允许电压。使用工具时，可以固定负载和距离，再逐一比较材质与允许压降条件，记录推荐截面如何变化。
平方毫米描述导体截面积，AWG是另一套线规序列，并不是直径单位。两者比较应查对应尺寸，不能把近似换算值当作完全相同的标准规格。采购沟通最好同时写清实际截面积、导体材质与所采用的产品标准，避免只写一个AWG编号造成误解。
压降通过以后，还需要检查什么
仅按压降得到的截面积，尚未完整考虑环境温度、成束敷设、穿管、绝缘温度、短路热稳定和保护器件配合。铝线与铜线不仅电阻率不同，连接方式、端子要求和维护条件也可能不同。不能把工具推荐理解为对现场安装方式的安全认可。
交流电路还可能受到功率因数、电抗、谐波和三相不平衡影响；长距离或较大截面的电路更应使用完整设计条件复核。实际排查时还要量测端子压接、接触电阻和供电端电压，因为电缆变粗并不能修复松动接头或电源容量不足。保留输入假设并交给电气设计人员确认，能让计算更有用。
- 核对供电形式与设备工作电流，在图纸上量取配电点到负载的单程距离，明确输入使用米还是其他单位。
- 填写材质和项目采用的允许压降，比较候选截面；把正常运行与启动条件分开，不用一次运行电流覆盖全部工况。
- 保存压降与负载端电压判断，交由电气设计继续核对载流、敷设和保护配合，施工后按实际负载测量复核。
常见问题
压降小就说明电缆不过热吗？
不一定。温升还与敷设、散热、绝缘和持续载流条件有关，压降检查不能替代载流量及保护校核。
为什么实际测量与计算不同？
温度、实际长度、导体公差、接头和负载波动都会影响结果。先核对这些输入，再判断是否需要更完整的阻抗模型。
