管壳式换热器选型时，若热侧放出的热量与冷侧吸收的热量不一致，后续面积计算再细也没有可靠基础。管壳式换热器热工与面积初算工具先按显热模型计算热平衡，再处理LMTD与流程修正，适合方案比较。实际管束、压降和结构需要具体设计，缺少相变焓资料时不能用于可靠蒸汽冷凝估算。
先让两侧热量在同一边界下对应
质量流量、比热和温差相乘得到显热负荷，介质不同应使用相应物性。温度范围较大时，比热不一定适合用单一默认值。存在相变时还需潜热和状态数据，不能只把介质名称改成蒸汽，就继续使用普通水的温差公式。

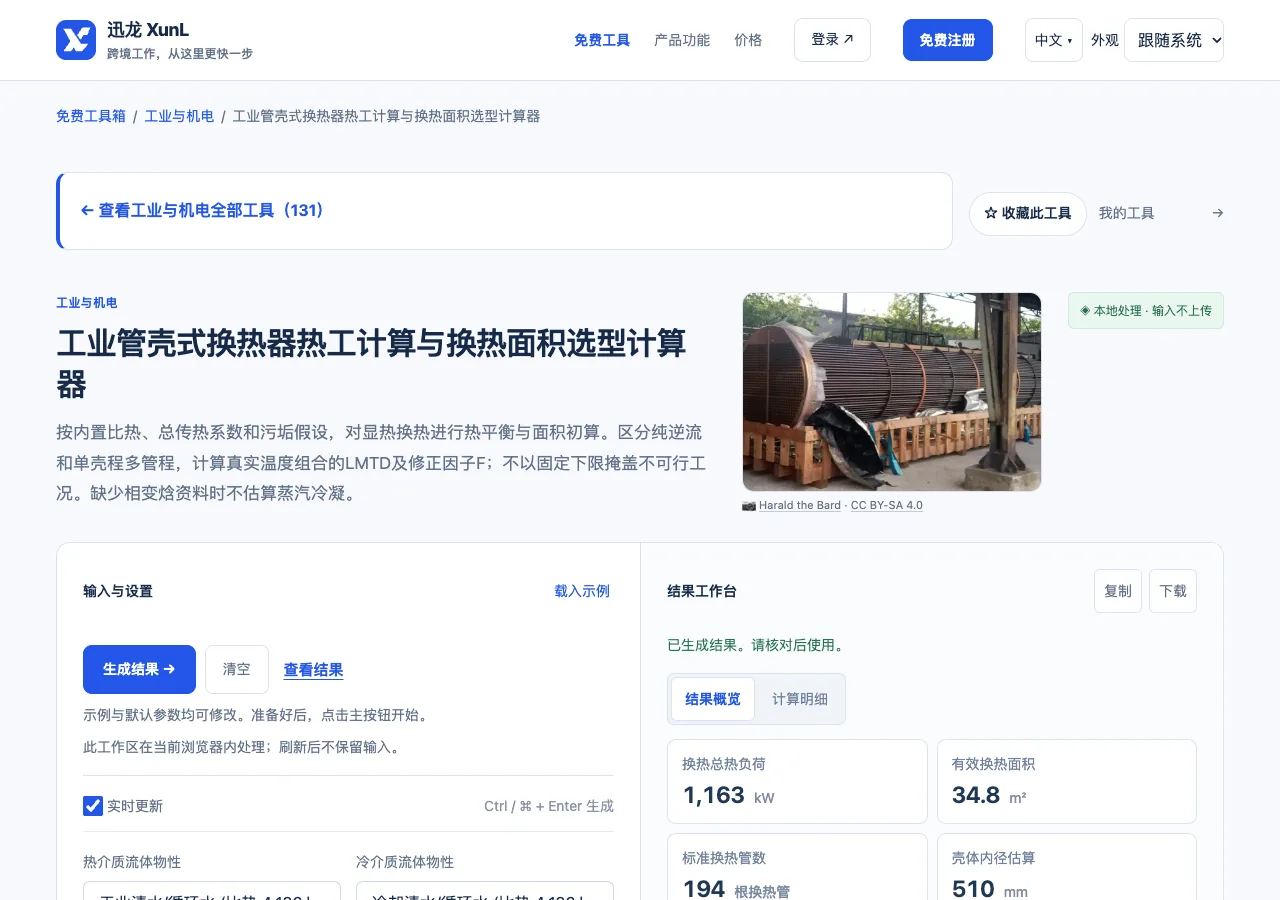

工具输入热冷介质、热侧吨每小时、四个温度、壳管流程、管外径和有效长度。应确认吨每小时是质量流量，不是立方米每小时；管径也要分清外径与内径。默认U和污垢条件需要结合实际物料与清洗策略核对。
用冷热水做一组人工演算
假设热水10吨每小时，从90降到50摄氏度，比热取4.18千焦每千克每开尔文。质量流量约2.778千克每秒，热负荷约2.778×4.18×40＝464.4千瓦。若冷水20升到40摄氏度、比热相同，为吸收这份热量，需要约20吨每小时。
理想逆流两端温差为50和30开尔文，LMTD＝（50－30）÷ln（50/30），约39.15开尔文。如果有效总传热系数假设800瓦每平方米每开尔文，且只研究纯逆流，面积约464444÷（800×39.15）＝14.83平方米。这个例子不是单壳多管程的实际面积，也不提供厂家性能保证。
为什么流程修正不能随意取常数
- 整理两侧介质、流量和进出口温度，先确认热量相符且目标温度在相应流程下可实现，再确定允许压降与材料要求。
- 填写真实壳管流程，检查工具计算的LMTD及F，遇到不可行或无结果时回查温度组合，不用固定下限强行掩盖。
- 将面积初算交给供应商，按管束、挡板、流速、污垢和压降重新计算，补充结构与材料校核后确定具体方案。
单壳程多管程与纯逆流并非完全相同，修正因子F取决于温度组合和流程。不能统一填0.9或把低值强行抬高来获得可接受面积。页面明确显示不适用，比输出一个没有物理意义的面积更便于发现设计问题。
面积之后还需要检查哪些条件
单根管面积乘根数只描述有限几何，不能决定实际传热系数。壳侧流动、管侧速度、旁流和污堵都会影响性能。管子越多不一定越好，可能改变速度、压降和结构，也需要考虑清洗与检修空间。
承压、腐蚀、热应力和管板厚度不是热负荷公式的输出保证。压力与介质条件应提交给具体设计，不能把面积工具用于认证或制造验收。选择管材也不应只按导热能力，耐蚀、温度与连接同样重要。
运行后若温度偏离，先核对入口条件、流量和压降。污垢、旁通或工艺变化可能让原假设失效，保留初算数据有助于判断是否需要清洗、调整流量或重新选型。
常见问题
可以把板换的U直接填到管壳式里吗？
不宜。结构、流动和介质条件不同，传热系数需要适用依据，不能为了缩小面积借用高值。
计算出管数就能交给加工了吗？
还需详细热工、压降和机械设计，初算管数不是完整制造图纸或承压证明。
