输送带启动打滑或重锤接近触底时，简单增加配重可能暂时改变现象，却不一定解决原因。张紧同时涉及传动、挠度和伸长。带式输送机张紧与重锤初算工具根据功率、带速、包角和结构条件比较，帮助理解张力来源，真实配置仍需胶带与整机设计资料。
有效牵引力与两侧张力不是一回事
滚筒驱动需要的是紧边与松边张力之差，而胶带和轴承还要承受各自的实际张力。即使有效牵引不大，基础张紧过高也可能增加结构负担。相反，松边张力不足可能影响传动和带的下垂，不能仅按总电机功率判断。

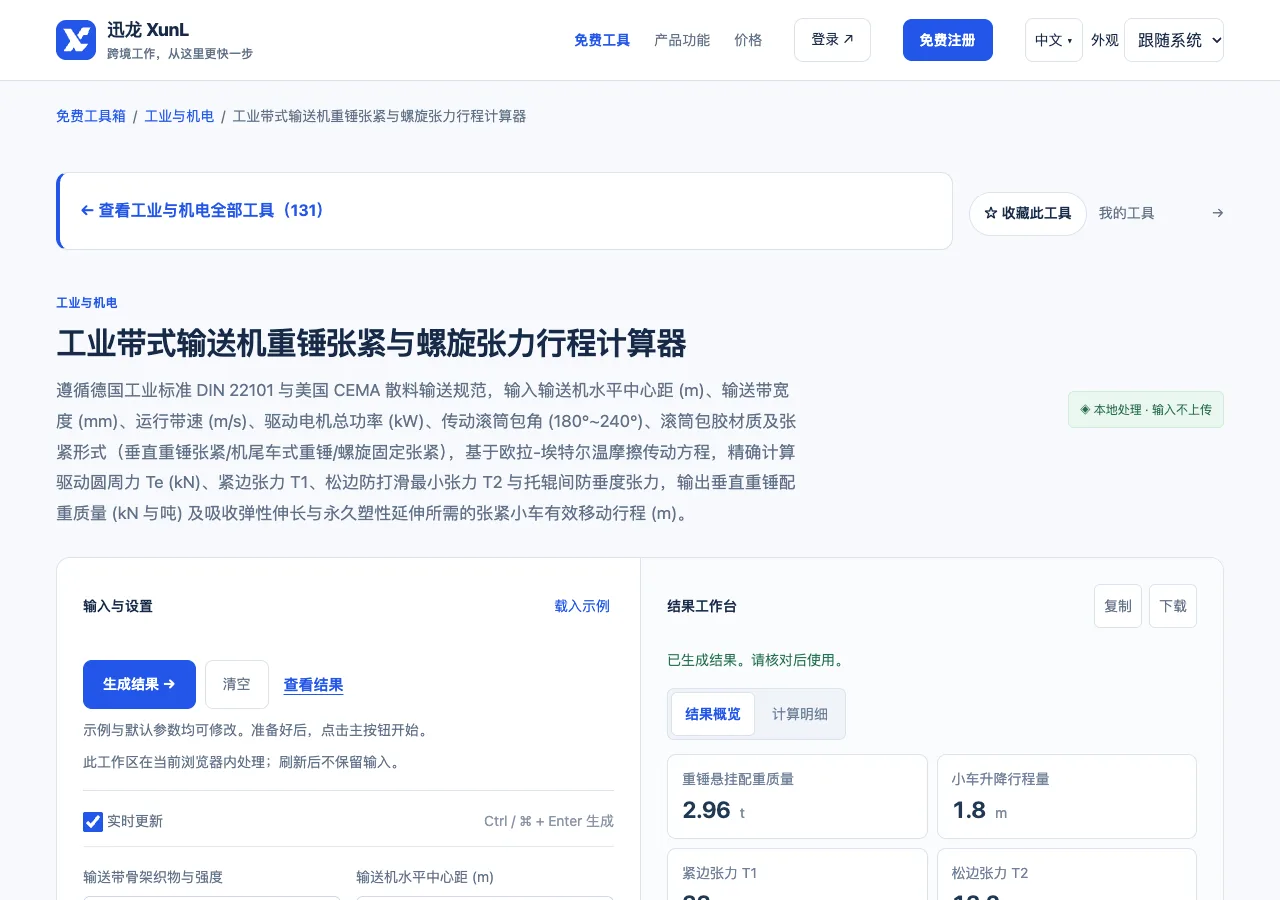

工具输入胶带骨架、中心距、带宽、带速、电机功率、包胶、包角和张紧形式。电机铭牌功率与到达滚筒的实际功率不同，摩擦系数也随表面、污染和湿度变化。默认材料类别只是估计，具体带的伸长与允许张力需查厂商资料。
用理想摩擦关系演算一次
人工假设滚筒可用功率10千瓦，带速2米每秒，则有效牵引力Te＝P/v＝5000牛。另假设摩擦系数0.3、包角180度即π弧度，理想极限张力比e^(μβ)约2.566。若只研究该静态防滑边界，T2＝Te/（2.566－1），约3193牛，T1约8193牛。
这个例子没有考虑动态、下垂或污染，不是实际张力推荐。若在另一个理想双绳腿重锤结构中用2T2估算重锤作用力，约6386牛，对应约651千克质量；真实滑轮倍率、效率和布置必须另核，不能把651千克直接用于任何现场。
按实际结构使用工具
- 整理滚筒实际驱动需求、启动工况和胶带资料，确认包角、表面与张紧装置受力路径，记录当前配重及剩余行程。
- 输入功率带速和结构，分别查看有效牵引、松紧边张力与行程，核对默认摩擦、伸长和带自重条件是否与实物一致。
- 用胶带、滚筒、支架和张紧装置额定资料复核，检查下垂、接头、动态与运动范围，再由设计确认配重和调整方式。
行程需要吸收弹性、永久伸长以及安装接头等因素，不能只由中心距乘一个固定百分比决定所有情况。不同带型和运行历史差异很大，旧带与新带也不能不加区别。重锤是否有足够上下空间，还要结合实际机构位移倍率。
打滑和触底要先找原因
打滑可能来自包胶、污染、包角、负载或启动控制，不只是配重不足。盲目加重会提高胶带、轴承与结构负担，可能转移问题。实际排查应同步观察带速、驱动、滚筒表面和张紧位置，避免仅凭电流或单个现象作结论。
工具结果不完成牵引带强度、疲劳、逆止和制动设计，也不能保证不会触底。重锤、钢丝绳、滑轮和防护都需要按实际装置检查，维护应执行对应设备要求，不宜依据在线数值自行改变安全关键配置。
保存计算和现场测量时，应明确采用的是电机输入、轴输出还是滚筒有效功率，包角使用度数还是弧度。很多表面上不合理的张力，来自这些口径错误，而非公式本身。修正输入后仍需验证整套装置。
常见问题
张紧力越大越不容易打滑吗？
在有限条件下可能改善传动，但也增加结构载荷，必须在胶带和整机允许范围内设计，不能无限加重。
理论配重可以直接用于现场调整吗？
不应只凭初算调整，实际倍率、下垂和动态条件需由对应设计与工艺确认。
