输送带从槽形承载段进入滚筒平面，需要经过空间形状变化，带边与带中部的路径不完全相同。过渡安排不合适，可能影响局部受力。输送机过渡段与托辊布置初算工具根据带宽、槽角、张力、标高和带芯比较，帮助识别几何影响，不能自动保证不跑偏或不撒料。
过渡段为什么不仅是留出一段空隙
槽形截面逐渐展开时，边缘会走出不同空间路径，拉伸分配与带芯、张力和支承有关。仅按带宽乘一个固定系数，不能覆盖所有槽角、滚筒高度和胶带。钢丝绳芯与织物芯的允许条件也不应直接互换。

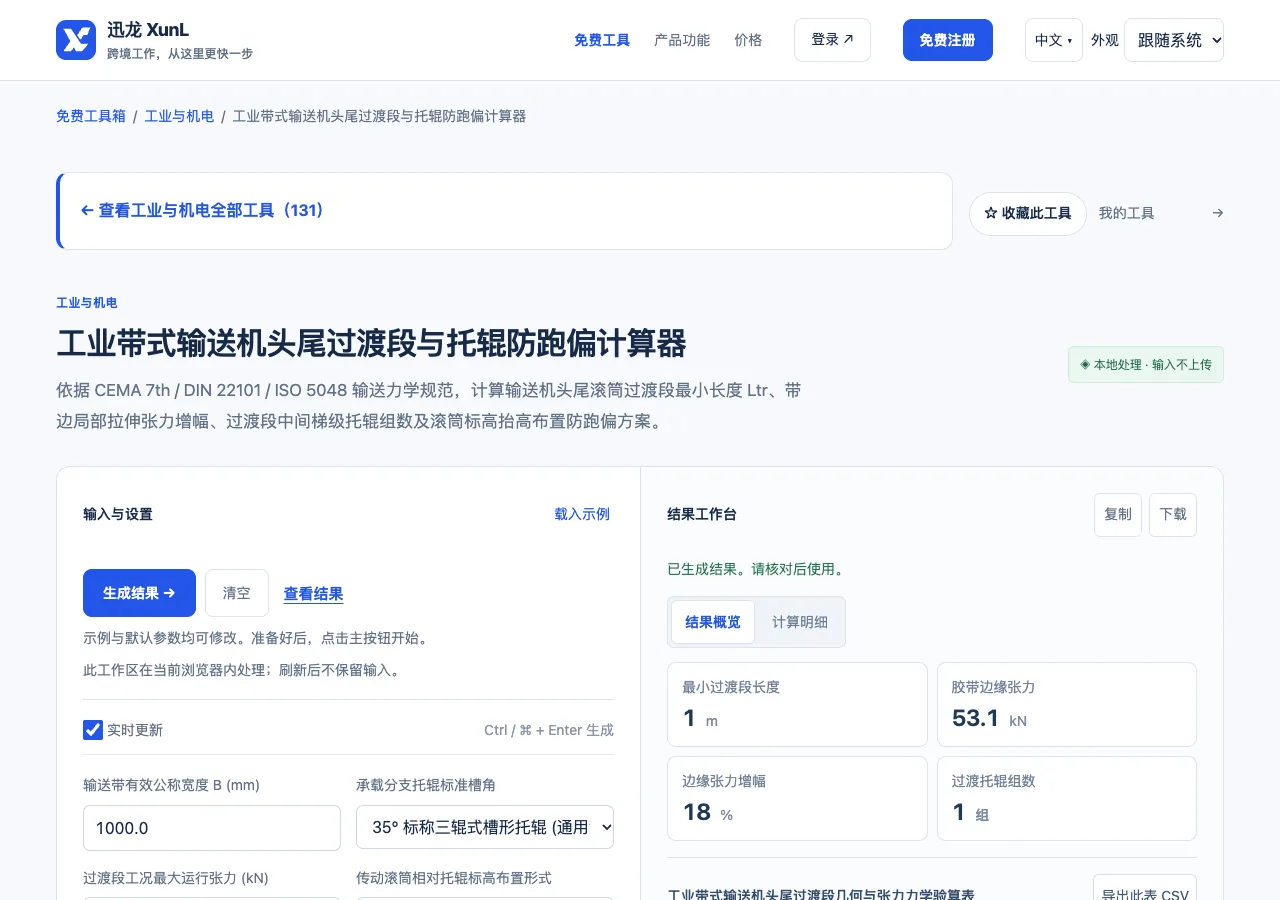

工具输入带宽、承载槽角、最大运行张力、滚筒标高形式和带芯。需要确认张力取自对应工况，而不是任意以电机功率代替；滚筒和托辊的实际中心高，也应以设备图纸和测量为准，不能只按选项名称猜现场结构。
用简单路径解释几何影响
人工假设一条边缘路径，水平投影1米，端部高度差0.1米，忽略其他方向变化，则直线空间长度约√（1²＋0.1²）＝1.00499米，比水平投影多约4.99毫米。若仅相对一米基准看，几何增量约0.499%。
这不是实际输送带边缘应变，也不是允许值；真实过渡是宽带连续变形，张力与材料共同参与。这个例子只说明同样高差在更短水平距离内会增加路径变化，不能由它直接推定某个槽角应采用多少米过渡长度。
怎样将工具初算对应到设备
- 取得胶带型号和制造商过渡要求，整理最大运行及启动张力，实测头尾滚筒与满槽托辊的几何位置和槽角。
- 填写带宽、槽角、带芯和标高，查看建议距离、边缘张力增量和中间托辊线索，确认内置材料假设是否适用。
- 结合实际胶带许用条件、过渡托辊角度和安装空间复核布置，再通过运行观察和相应测量验证，而不是只接受推荐长度。
如果页面显示某个百分比增幅，必须明确它是相对什么张力、怎样分配到带边的模型量。不能简单把整条带的总张力与单侧边缘许用值直接比较。材料公称强度、接头效率和设计余量也需要对应口径。
过渡几何不能代替整机对中与维护
跑偏还可能来自滚筒不平行、托辊安装、载荷偏置、接头和积料，不能把所有问题都归因于过渡长度。改变标高或托辊角度会影响其他几何条件，应按图纸与设计确认，不宜现场凭一个模型数值随意抬高滚筒。
更长过渡也未必在所有空间与载荷下更合适，物料支承、撒料和结构布置需要一起看。工具不完成胶带疲劳、边缘脱胶或结构承载保证，也不验证某个中间托辊组数必然满足厂家要求。
维修记录可以保留空载与满载时的带形、托辊接触、张紧位置和积料情况，便于判断问题是否随负载改变。若旧设备改带芯、槽角或驱动功率，应重新核对过渡，不能只沿用原来距离。
采购或改造文件建议把过渡起止点定义写清，说明量的是滚筒中心、切点还是托辊中心。不同基准下相同“一米”可能不是同一段几何，先统一测量口径再比较计算才有意义。
常见问题
过渡距离按带宽固定倍数就够了吗？
只能作为有限线索，还需要带芯、张力、槽角、标高及厂家条件，不能统一套用。
调整过渡就能消除跑偏吗？
不一定。还应检查对中、载荷、接头和积料，问题可能来自多个条件。
