桥架尺寸足够大，看起来还有空位，能否继续加电缆？答案不能只靠目测。电缆截面、重量、散热和分类要求都应核对。电缆桥架填充率与跨距荷载计算器把几何和重量条件整理在一起，帮助发现空间或承载方面的问题，但结果不等于完整电气敷设或结构合规确认。
面积填充与单层排列是不同检查
几何填充率可将电缆外圆面积之和与桥架有效截面比较，但有些电缆还可能要求特定排列、间距或分层。把圆面积装进矩形面积并不保证现场一定能排下，电缆不能像液体一样填满角落。动力与信号电缆的隔离、路径和维护也需要考虑。

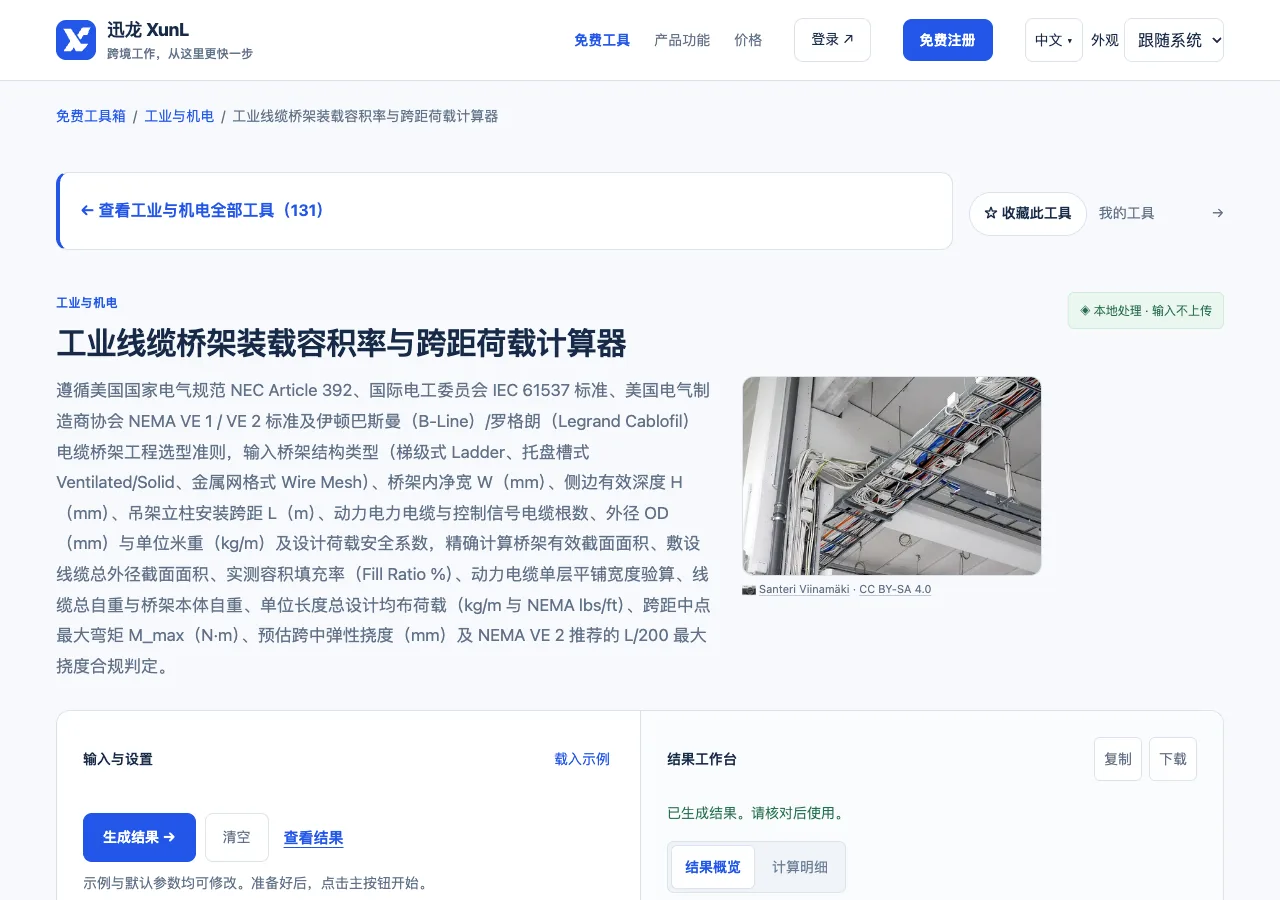

工具输入桥架形式、有效宽高、跨距，以及动力和控制电缆的数量、外径、单米重量和荷载系数。应使用桥架内部有效尺寸，不能直接以外轮廓代替。电缆外径和单位重需来自成品资料，单根导体截面积不能替代整根电缆外圆面积。
用二十根电缆做人工演算
假设桥架内部宽200毫米、高50毫米，截面10000平方毫米。二十根外径10毫米电缆的外圆面积合计约20×π×10²÷4＝1570.8平方毫米，几何填充率约15.7%。但若要求单层紧排，二十根外径合计200毫米，已经用满宽度，实际还需考虑间距和公差。
若每根每米重0.2千克，电缆线重合计4千克每米；桥架自重假设2千克每米，总计6千克每米。这个数还没有乘任何设计系数，也没有包括附件或集中荷载。例子说明面积和重量必须分开计算，较低填充率也可能对应较重电缆。
跨距变化为什么值得单独查看
人工假设一段均匀荷载的简支梁，跨度2米，线重6千克每米，按9.81换成58.86牛每米，最大弯矩qL²/8约29.43牛米。这个简化结构关系不代表任意桥架安装，实际连接、支撑和截面刚度需查厂家资料，不能由重量一个数字直接证明承载。
- 整理电缆清单和实际路径，记录外径、单米重、分类与敷设条件，确认桥架有效尺寸及支撑跨距。
- 在工具分别查看截面填充、单层宽度和每米荷载，检查是否遗漏桥架自重或附加件，并记录所有默认结构假设。
- 对照具体桥架的荷载跨度表与安装说明，继续核对散热、载流、隔离和集中荷载，由相应设计确认可增加的电缆。
挠度和允许荷载需要实际产品
桥架类型、材质、板厚、加强结构和连接方式都会影响刚度。工具用示例截面参数得到的挠度，不能当成所有同宽桥架的实际挠度。支架、锚固和接头也有各自能力，不能只校核桥架本体就认为整条线路承载足够。
几何结果还不完成电气载流量、温升、接地或保护要求。新增电缆可能改变成束散热与维护条件，后期改造应重新核查，不宜只看剩余截面。不同项目的允许填充和布置规则应按实际适用条件确认，不能套用一个统一百分比。
现场检查时，可将电缆数量、跨距、接头位置和明显挠曲拍照留档；施工临时堆放或人员踩踏也不能默认属于正常均布荷载。计算记录应明确哪些作用已经包含，哪些尚未评价。
常见问题
填充率只有16%，就一定有余量吗？
不一定。单层宽度、载流散热、重量和分类要求可能先达到限制，需要分别检查。
把支架间距缩小就能解决所有承载问题吗？
还要核对支架、连接和锚固能力，实际结构不能只用跨距一个参数概括。
